? ? 华星智控隧道人员定位管理系统采用我司具有自主知识产权的UWBLOC技术，该技术基于无线脉冲通信原理实现定位，UWBLOC技术利用纳秒至微秒级的非正弦波窄脉冲传输数据。通过在较宽的频谱上传送极低功率的信号，UWBLOC能在300米左右的范围内实现数百Mbit/s至数Gbit/s的数据传输速率。
? ? UWBLOC技术抗干扰性能强，传输速***，系统容量大发送功率非常小。UWBLOC系统发射功率非常小，通信设备可以用小于1mW的发射功率就能实现通信。低发射功率大大延长系统电源工作时间。而且，发射功率小，其电磁波辐射对人体的影响不到手机千分之一。
UWBLOC隧道人员定位系统定位精度可以做到10厘米，毫秒级的延迟实时显示人员的位置，可以实现隧道内的2维或1维定位。
? ? UWBLOC系统信号几乎不对工作于同一频率的无线设备造成干扰，信号具有的穿透能力，可在室内和地下空间比如隧道、管廊等进行定位，相比于GPS卫星定位系统只能工作在露天环境，在定位卫星的可视范围之内；?UWBLOC定位系统可以实现室内室外的定位，部署更为方便更为便宜。
定位原理如下：

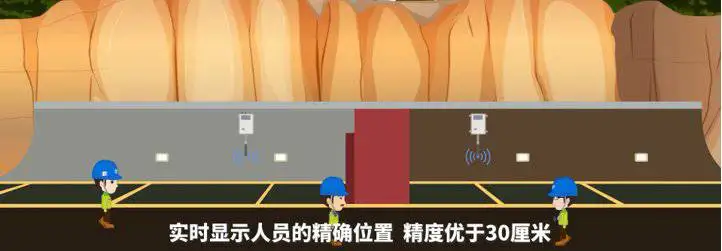

? ? 如下图所示，需要在隧道壁上安装UWBLOC基站，人员佩戴UWBLOC标签，标签是有源的信标，标签1秒钟发送1个或者20个信号脉冲，基站接收信号脉冲，通过脉冲到达基站的时间可以算出标签和基站的距离，在通过复杂的信号计算滤波处理后通过华星的融合算法就能得到人员的实时位置。
这里面需要注意的是定位基站安装的时候天线要远离金属遮挡物体，因为金属物体会反射脉冲信号导致基站无法接收到标签发过来的信号脉冲就会造成信号丢失，从而导致定位失败发生。安装基站的时候需要确定每台基站距离洞口的距离，由此才能算准确人员距离洞口的距离。
系统构架：
一、网桥传输模式：

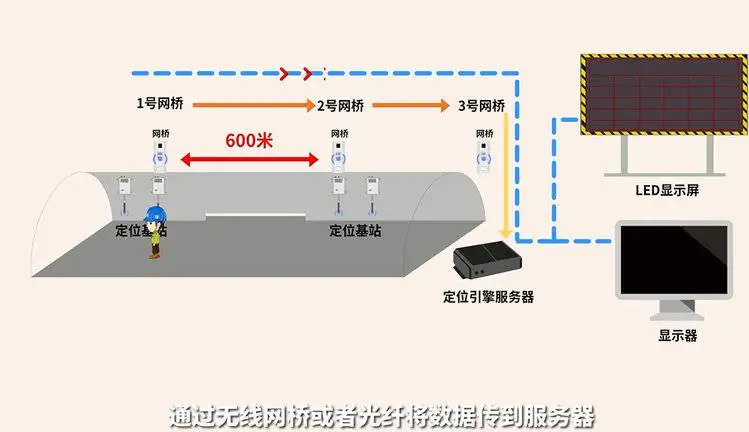

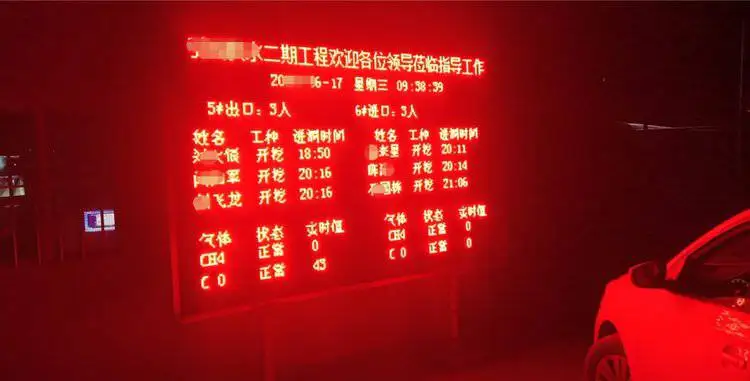

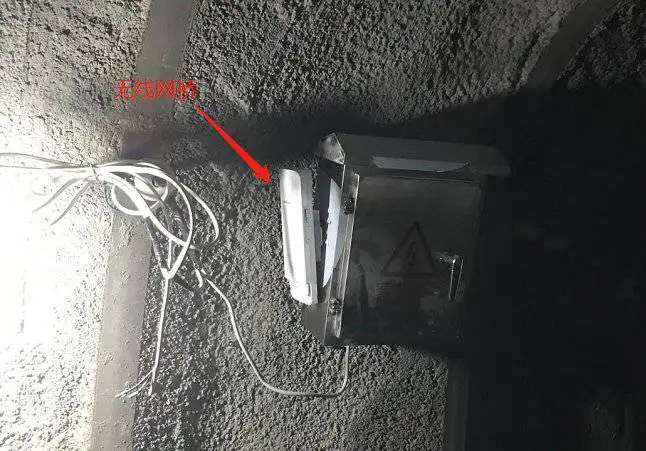

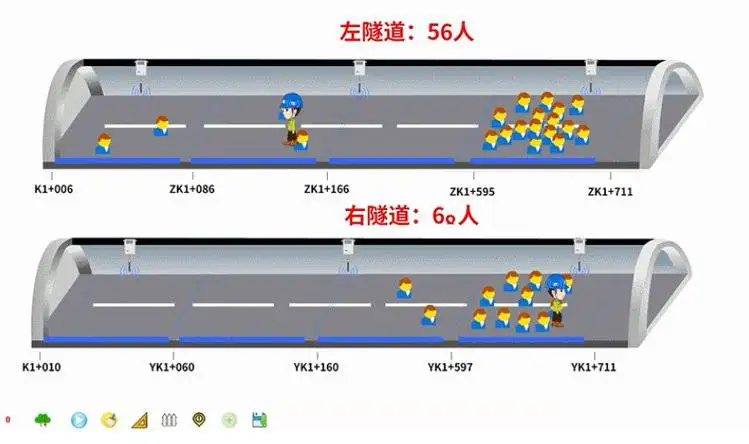

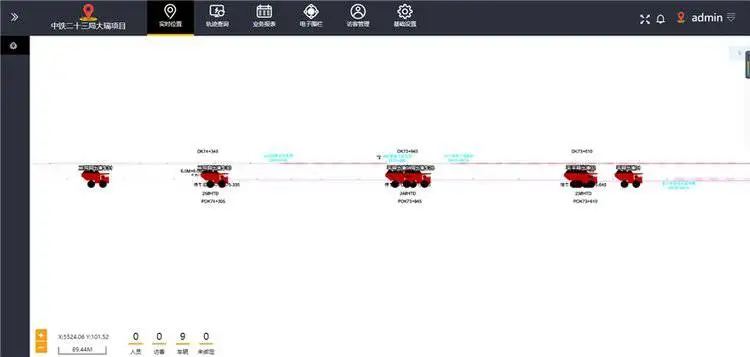

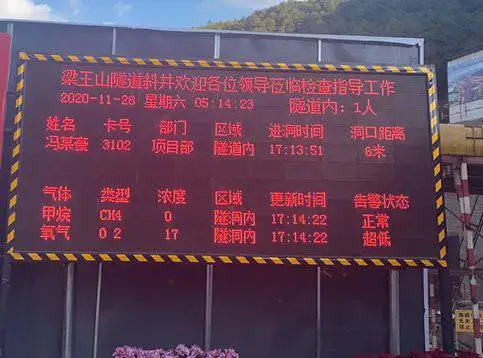

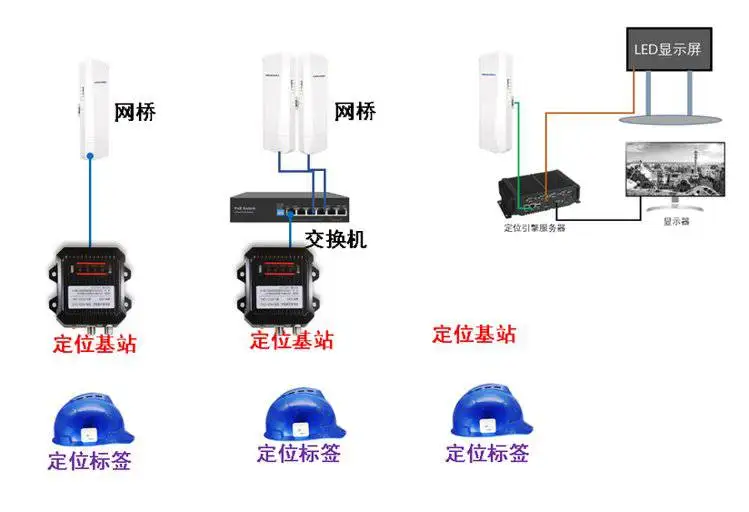

无线传输模式如下图所示，采用网桥进行数据传输telegram中文版，将所有基站的数据通过网桥传输到监控中心的定位引擎服务器whatsapp web，服务器上安装的人员定位引擎软件就实时的通过运算处理得到每个定位信标的位置坐标whatsapp网页版，管理人员可以通过显示器查看人员的实时位置，并可以将人员姓名、职务进出隧洞时间等信息投屏显示在洞口LED显示屏幕上。
信标和基站之间采用的是UWBLOC脉冲无线通信的，人员可以将信标佩戴在手上或者固定在安全帽上。

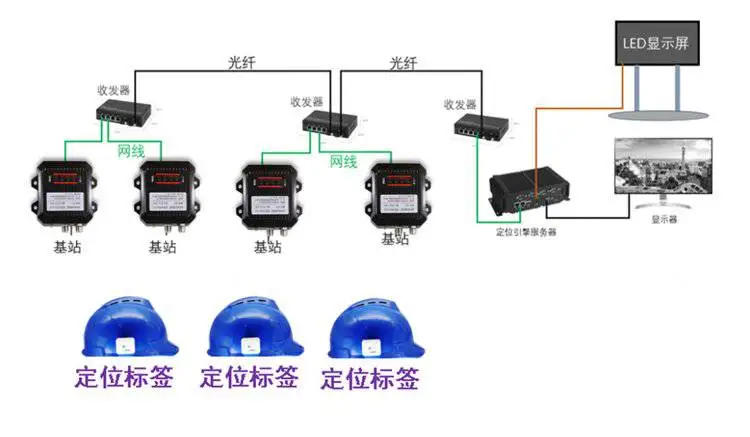

二、有线传输模式
信标和基站之间采用的是UWBLOC脉冲无线通信的，人员可以将信标佩戴在手上或者固定在安全帽上。

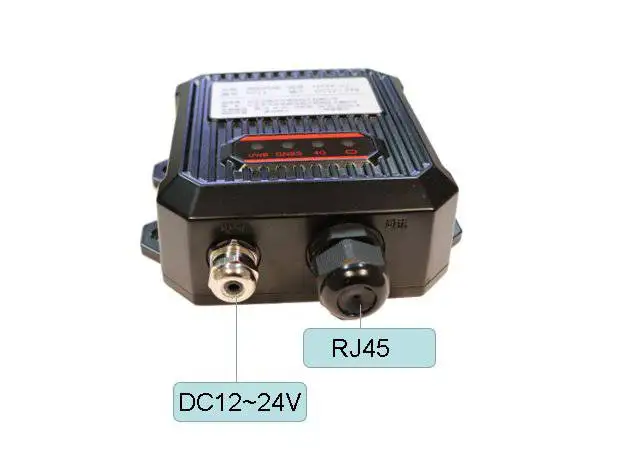

基站的供电：

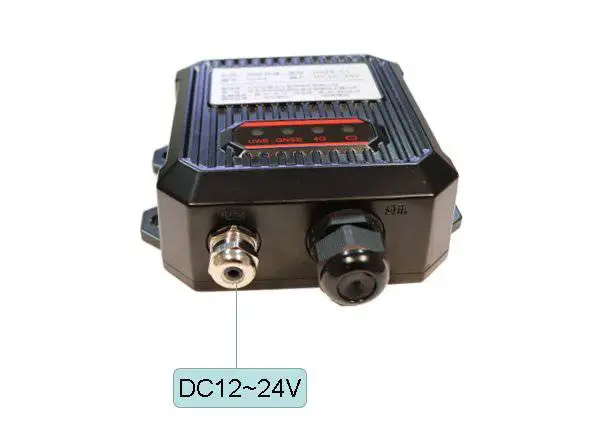

1)、485接口设备支持DC12-24V供电。
2)、网口设备（选配）支持DC12~24V供电同时支持POE供电。
定位标签的供电：

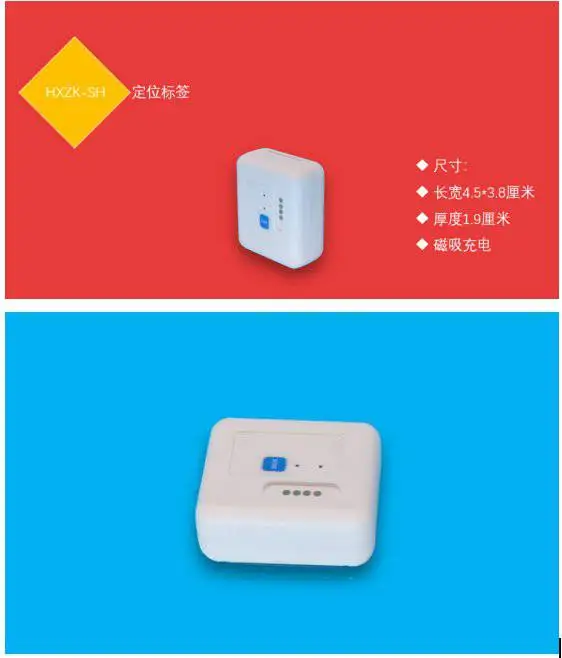

如下图所示定位标签是通过锂电池供电的，如果锂电池没电了标签会闪红灯提醒，标签没电后可以通过配发的USB数据线充电，一般2小时可以充满，充满后设备亮绿灯

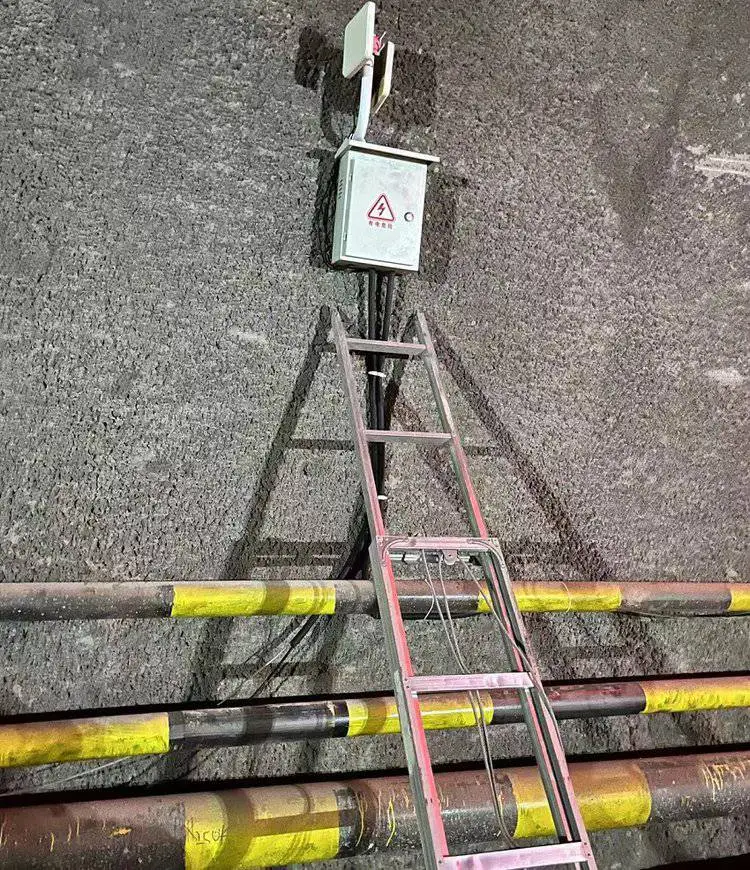

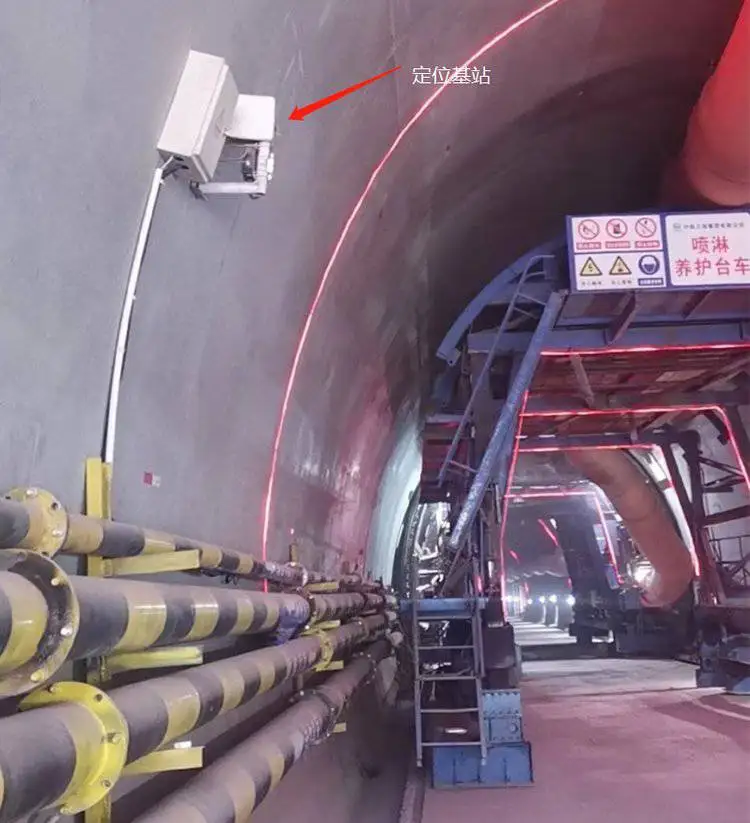

?定位基站的安装：

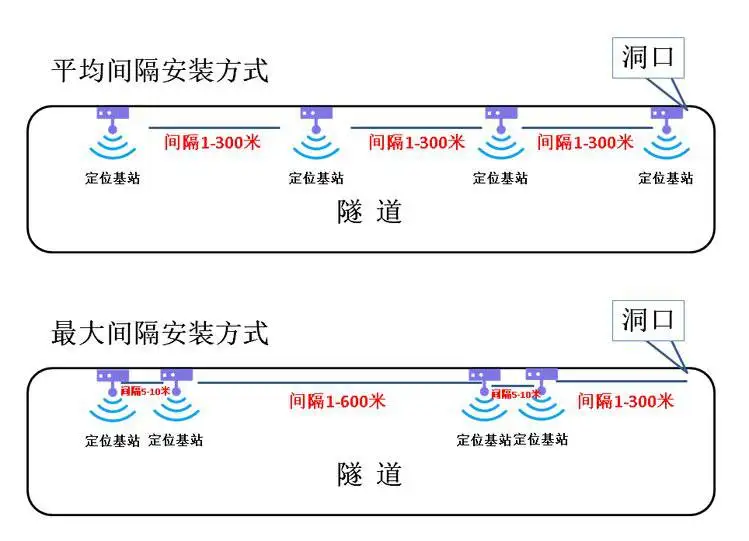

定位基站安装高度尽量高于3米，远离遮挡，两个基站之间的间距不能大于300米。要***信标至少可以同时和2个基站通信才能定位。

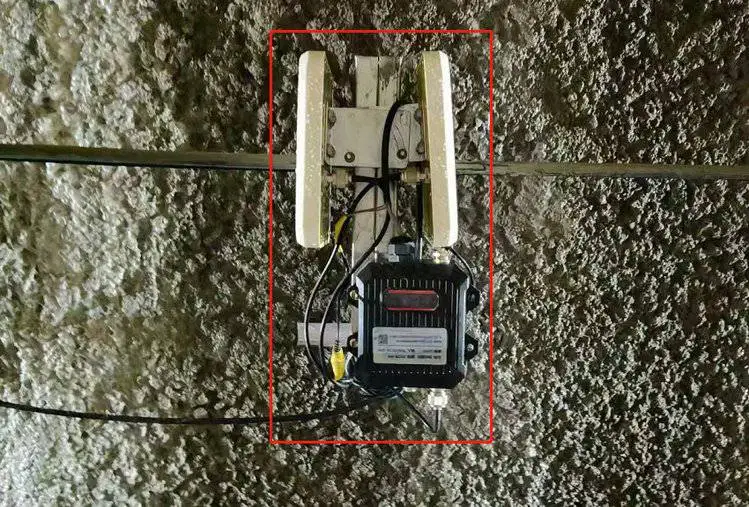

基站天线需要垂直地面向下安装。
安装时候需要确定每个基站的坐标，可以以洞口为原点

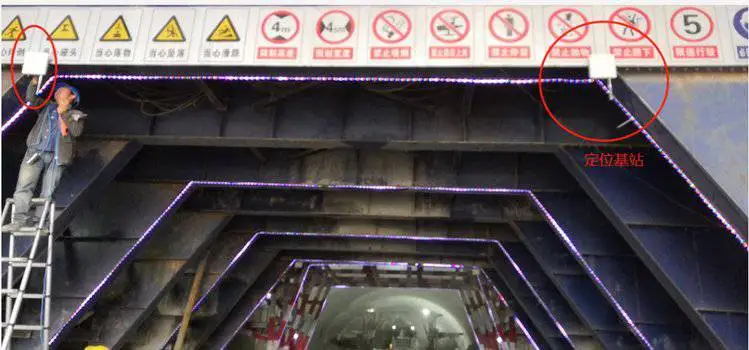

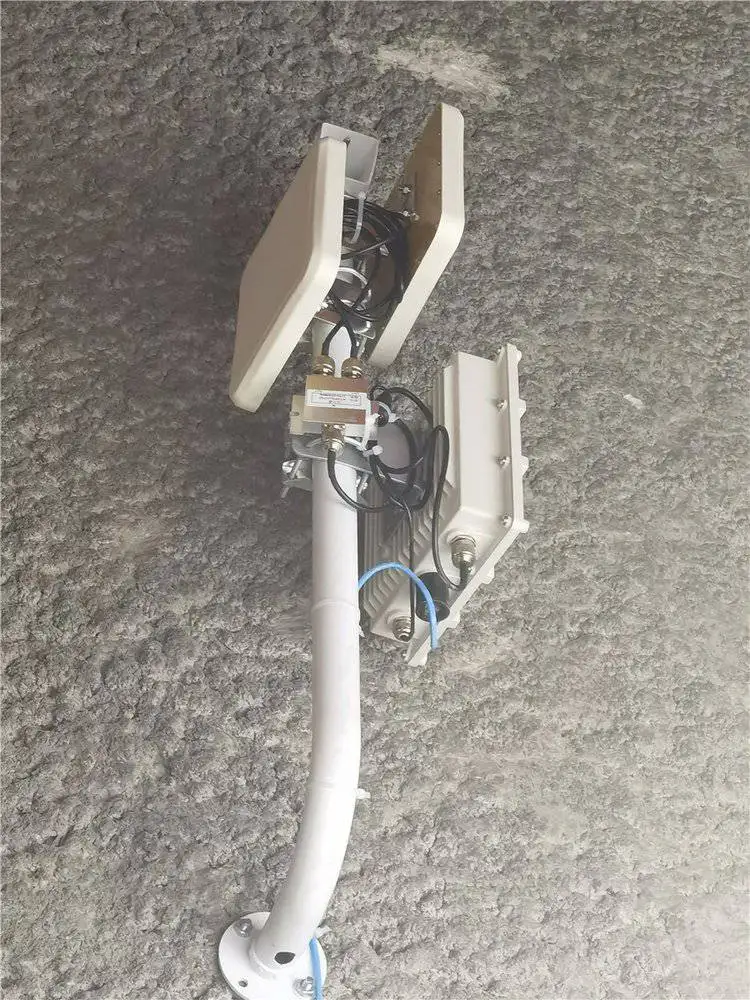

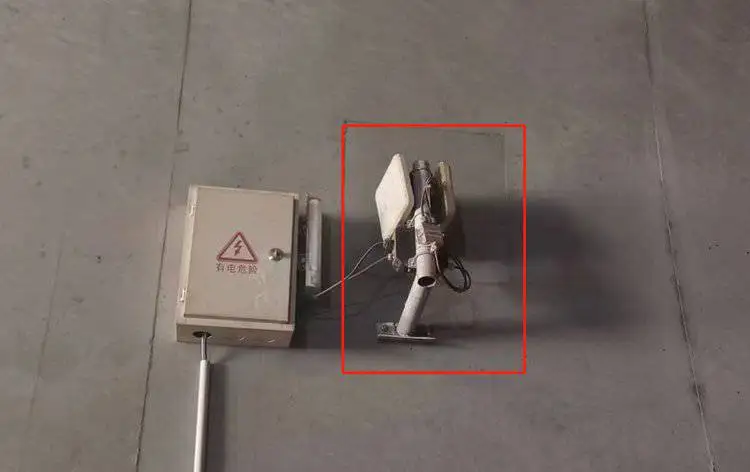

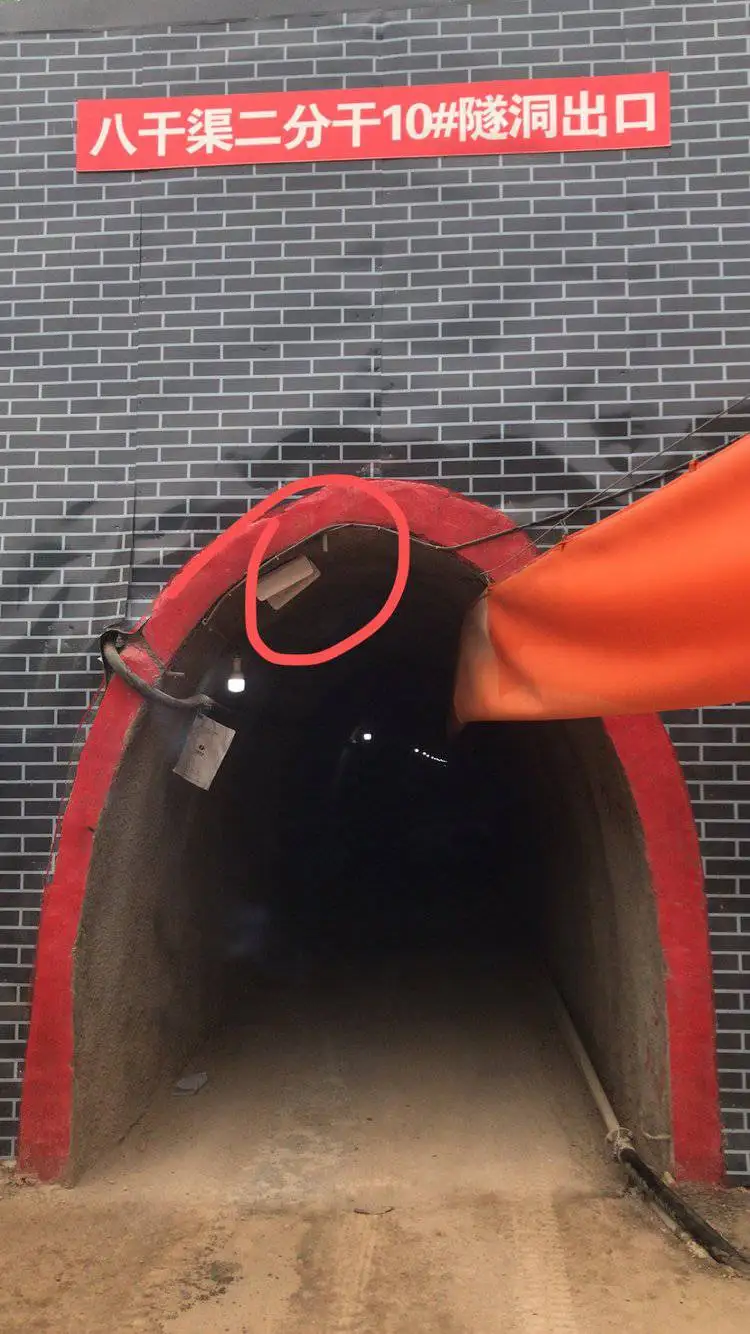

如下图所示基站安装时，用直径45毫米钢管将基站固定在墙壁上，基站和墙壁保持40厘米以上间隔。

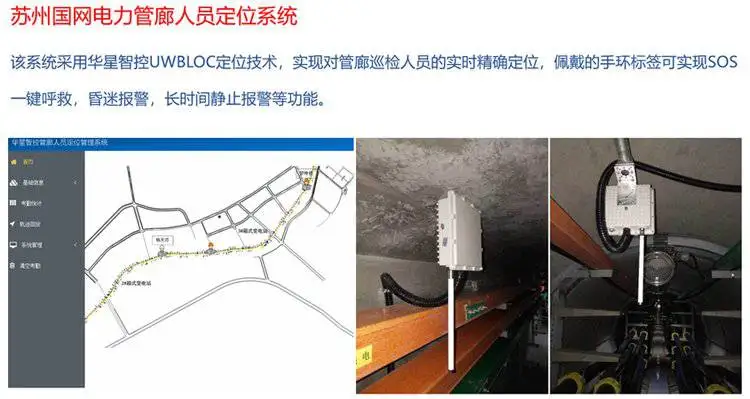

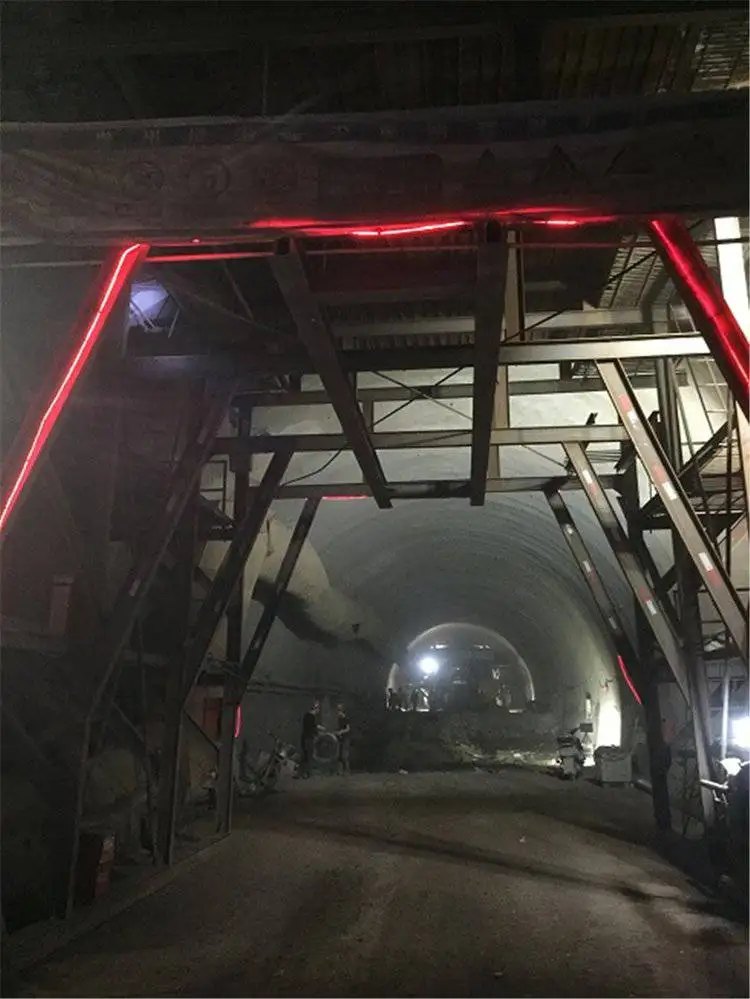

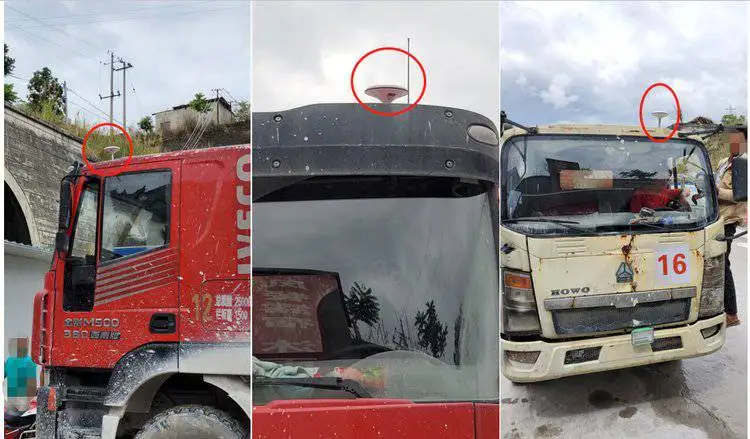

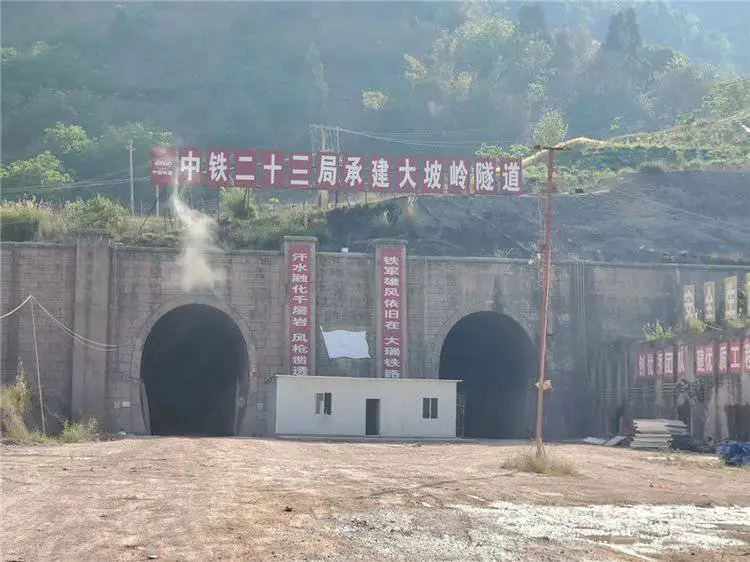

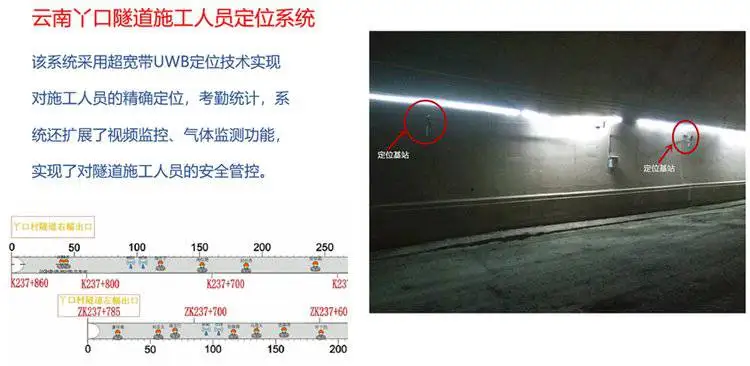

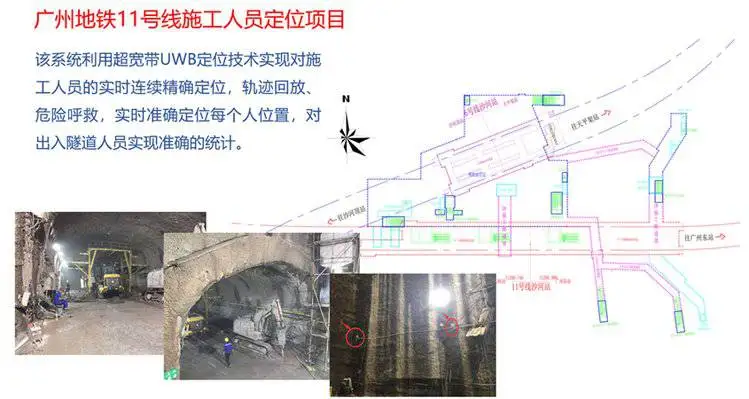

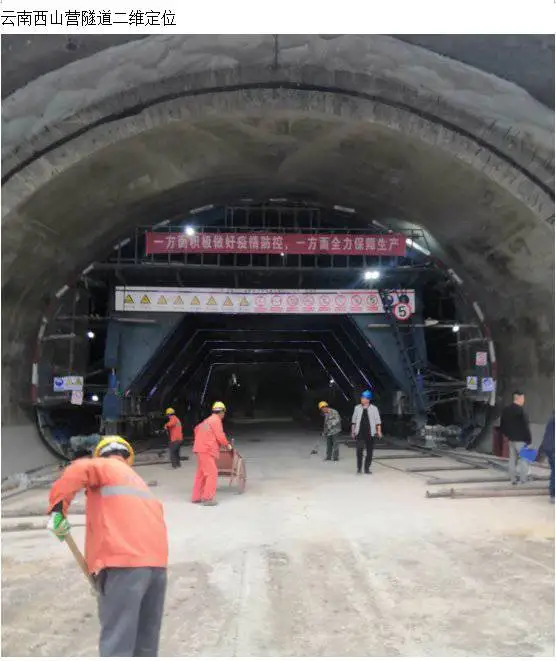

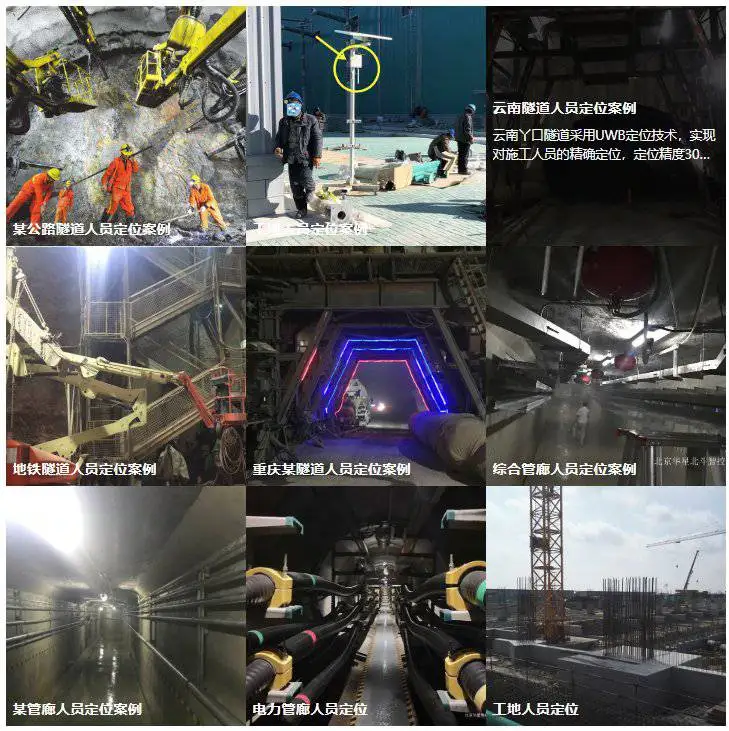

我司隧道项目部分案例：
